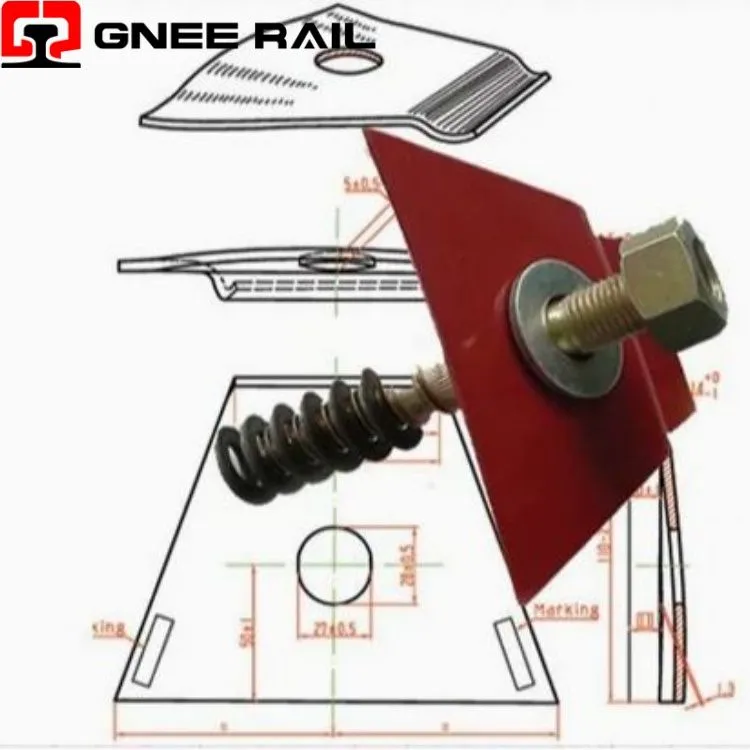

কার্বন ইস্পাত নাবলা ক্লিপ

রেলওয়ে ক্লিপটি কংক্রিটের স্লিপারের সাথে অন্তর্নিহিত বেস প্লেটে রেলকে বেঁধে রাখতে ব্যবহৃত হয়। রেলগুলিকে অন্তর্নিহিত বেসপ্লেট বা স্লিপারের সাথে বেঁধে রাখার জন্য বিভিন্ন ধরনের ভারী-ডিউটি ক্লিপ ব্যবহার করা হয়, একটি সাধারণ হল ই ক্লিপ, যা একটি স্টাবি পেপারক্লিপের মতো আকৃতির। আরেকটি হল SKL টেনশন ক্ল্যাম্প, যা সারা বিশ্বে সবচেয়ে বেশি ব্যবহৃত টাইপ। কেপিও ক্ল্যাম্প এবং নাবলা ক্লিপের মতো অন্যান্যগুলিও বিভিন্ন পরিস্থিতিতে ব্যবহৃত হয়।

অনুসন্ধান পাঠান

এখন চ্যাট করুন

বিবরণ

প্রযুক্তিগত পরামিতি

↵রেল নাবলা বন্ধন ব্যবস্থা

একটি রেলওয়ে নাবলা ক্লিপ একটিত্রিভুজাকার-গঠিত স্প্রিং স্টিল ফাস্টেনিং সিস্টেমএর স্বতন্ত্রতার জন্য নামকরণ করা হয়েছে∇-আকৃতির জ্যামিতিযে ধর্মান্তরিতসম্পূরক অনুভূমিক ক্ল্যাম্পিং বল মধ্যে উল্লম্ব রেল বিচ্যুতি- সমস্ত রেল ফাস্টেনারগুলির মধ্যে অনন্যশুধুমাত্র ক্লিপ যা গতিশীল লোডের অধীনে পার্শ্বীয় সংযম বৃদ্ধি করে, theশুধুমাত্র থ্রেডেড উপাদান বা latches ছাড়া একটি নির্দিষ্ট কাঁধে হাতুড়ি প্রভাব দ্বারা ইনস্টল করা ক্লিপ, এবংR150m পর্যন্ত তীক্ষ্ণ বক্ররেখার জন্য শুধুমাত্র EN13481-2 ক্যাটাগরি C-এর অধীনে প্রত্যয়িত ফাস্টেনিং সিস্টেম

প্রযুক্তিগত বিশেষ উল্লেখ:

ব্যর্থতা মোড	প্রভাবিত উপাদান	থ্রেশহোল্ড / সীমা	সনাক্তকরণের অসুবিধা	পরিণতি
অ্যাপেক্স মাইক্রো-ক্র্যাক	ক্লিপ অভ্যন্তরীণ ব্যাসার্ধ	Impact off-centre >5 মিমি	ফ্র্যাকচার পর্যন্ত অদৃশ্য (18 মাস)	হঠাৎ সম্পূর্ণ ফ্র্যাকচার; কোন পূর্ব বিচ্যুতি
এনভিল কাজ শক্ত করা	কাঁধের পকেট	Hardness >350 HB	ক্ষেত্রের কঠোরতা পরীক্ষক প্রয়োজন	প্রভাব শক্তি প্রতিফলিত হয়; নতুন ক্লিপ তাড়াতাড়ি ফ্র্যাকচার
গর্বিত ইনস্টলেশন	ক্লিপ বসার	Flush >0.5 মিমি গর্বিত	চাক্ষুষ; সোজা প্রান্ত	Toe load 8 kN vs 12 kN; rail creep >3 মিমি/বছর
ধাতুবিদ্যা অমিল	ক্লিপ উপাদান	60Si2MnA বনাম 55Si7	XRF অভিন্ন; OES কার্বন প্রয়োজন	কোল্ড ফ্র্যাকচার বা ত্বরিত পায়ের আঙ্গুল পরিধান
প্রজন্মের অমিল	ক্লিপ/কাঁধের ইন্টারফেস	Pocket depth Δ >0.8 মিমি	ক্যালিপার পরিমাপ	বেশি-ড্রাইভিং বা বসার নিচে-; বল ত্রুটি ±25%
গেজ ধাক্কাধাক্কি	PA66+30%GF ইনসুলেটর	Thickness loss >2.0 মিমি	রেলের পায়ে ফিলার গেজ	Lateral slop >1.5 মিমি; গেজ প্রশস্তকরণ

কর্মক্ষমতা পরিসীমা:

হাতুড়ি প্রভাব সংবেদনশীলতা- নাবলা হলশুধুমাত্র প্রধান ক্লিপ সিস্টেম এখনও sledgehammer দ্বারা ইনস্টল করা(2-3 স্ট্রাইক)। প্রভাব শক্তি: 80-120 জে. অফ-সেন্টার স্ট্রাইক (<5 mm from heel centre) induces শীর্ষ প্রান্তে স্থানীয় প্লাস্টিকের বিকৃতি. মাইক্রো-ক্র্যাক গভীরতা: 0.1–0.3 মিমি। বংশবিস্তার সময়কাল: 12-18 মাস। ব্যর্থতা: হঠাৎ, কোন দৃশ্যমান পূর্ব সতর্কতা।

এনভিল পরিধান ব্যাঘাত- শোল্ডার অ্যাভিল পৃষ্ঠের কাজ-পুনরাবৃত্ত ক্লিপ সন্নিবেশের অধীনে শক্ত হয়। 500 চক্রের পরে কঠোরতা 220 HB থেকে 380 HB পর্যন্ত বৃদ্ধি পায়। কাজ-কঠিন অ্যাভিলআর প্রভাব শক্তি শোষণ করে না- শক্তি ক্লিপ এপেক্সে প্রতিফলিত হয়। পরিণতি: পুরানো কাঁধে নতুন ক্লিপ ইনস্টল করা হয়েছে → 1.2M চক্র বনাম 5M চক্রে ফ্র্যাকচার প্রত্যয়িত।

রক্ষণাবেক্ষণ এবং অপারেশনাল দৃষ্টিকোণ

ইনভার্স ডিফ্লেকশন অ্যামপ্লিফিকেশন- চাকার লোড রেল পা 1-2 মিমি অবনমিত করে। নাবলার ঢালু পাএই উল্লম্ব আন্দোলনকে 0.5-1.0 মিমি পার্শ্বীয় সংকোচনে রূপান্তর করুনক্লিপ পায়ের আঙ্গুল, দ্বারা অনুভূমিক ক্ল্যাম্পিং বল বৃদ্ধি15-25% লোডের নিচে. অন্য কোন ফাস্টেনার নেতিবাচক পয়সন অনুপাতের আচরণ প্রদর্শন করে না।
তিন-পয়েন্ট ওয়েজিং অ্যাকশন- এ পরিচিতিগুলি ক্লিপ করুন৷তিনটি শক্ত অঞ্চল: কাঁধের পকেটে দুটি হিল নোঙ্গর, রেলের পায়ের প্রান্তে একটি পায়ের আঙুল। উল্লম্ব লোড ড্রাইভ পায়ের আঙ্গুলরেল পাদদেশ কোণে গভীরতর, স্ব-শক্তিযুক্ত গ্রিপ তৈরি করা। এই wedging কর্ম প্রদান করে40-60% উচ্চতর অনুদৈর্ঘ্য সংযমসমান টো লোডের প্রতিসম ক্লিপগুলির চেয়ে।
