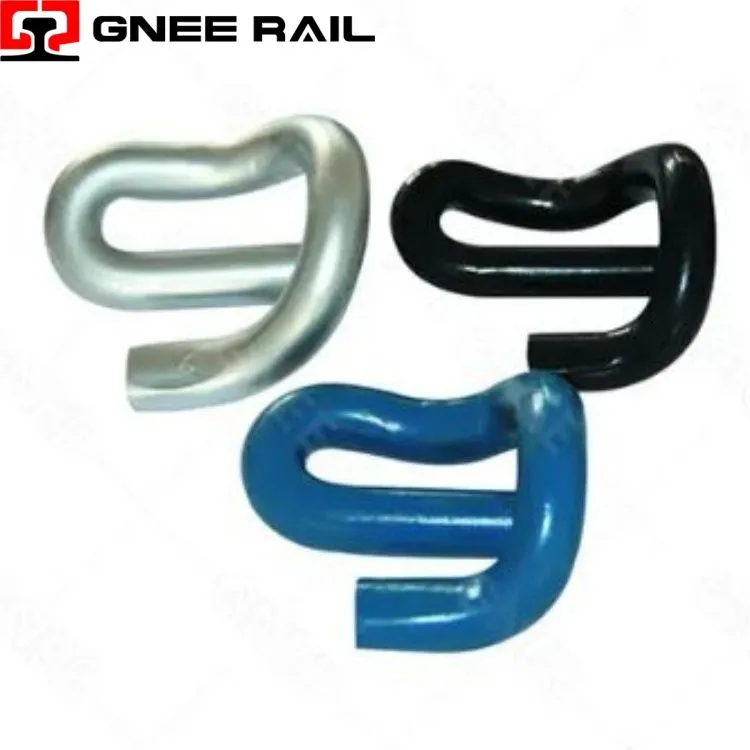

↵রেল ই ক্লিপ বন্ধন সিস্টেম
একটি রেলওয়ে ই-ক্লিপ হল একটিটানানো বসন্ত ইস্পাত বন্ধন ডিভাইসযা রেল পাকে স্লিপারের কাঁধের মাধ্যমে সুরক্ষিত করেইলাস্টিক ডিফ্লেকশন এবং টর্সনাল রেজিস্ট্যান্স-এর জন্য রেল ফাস্টেনারগুলির মধ্যে অনন্যস্ব-অ্যাডজাস্টিং ক্ল্যাম্পিং ফোর্সযে গতিশীল লোড অধীনে বৃদ্ধি, তারএকক- উপাদান ইনস্টলেশনমৌলিক আকারে কোন পৃথক বাদাম, বোল্ট, বা ইনসুলেটরের প্রয়োজন নেই, এবং এরসার্বজনীন বিভাগ জ্যামিতিযেটি 30+ রেল প্রোফাইল জুড়ে কংক্রিট এবং স্টিলের স্লিপার উভয়ই মিটমাট করে; চাক্ষুষ মিল থাকা সত্ত্বেও, E-ক্লিপ ভেরিয়েন্টগুলি মৌলিকভাবে আলাদাবার ব্যাস, পায়ের আঙ্গুলের লোড, ক্লান্তি ক্লাস, এবং জারা সুরক্ষা, রেন্ডারিং ক্রস-মান প্রতিস্থাপন অকাল গেজ প্রশস্তকরণের একটি প্রধান কারণ।
প্রযুক্তিগত বিশেষ উল্লেখ:
| বৈকল্পিক | বার ব্যাস | নামমাত্র টো লোড | সর্বোচ্চ বিচ্যুতি | আবরণ উপযুক্ততা | স্বতন্ত্র সীমাবদ্ধতা |
|---|---|---|---|---|---|
| PR601 | 18 মিমি | 7.5-8.5 kN | 12 মিমি | এইচডিজি, ড্যাক্রোমেট | শুধুমাত্র হালকা রেল;<22.5t axle |
| PR401 | 20 মিমি | 9.0-10.5 kN | 15 মিমি | ড্যাক্রোমেট, জিওমেট | এইচডিজি নিষিদ্ধ (ভ্রমণ ঝুঁকি) |
| FC1504 | 20 মিমি | 10.0-11.5 kN | 16 মিমি | জিওমেট, জিঙ্ক-ফ্লেক | ভারী হেল; 40t সক্ষম |
| e2009 | 20 মিমি | 9.0 kN ± 0.5 | 14 মিমি | কালো অক্সাইড, ড্যাক্রোমেট | চীনা মান; ওয়েব বেধ নির্দিষ্ট |
| SKL-টাইপ ই-ক্লিপ | 18-20 মিমি | 12-18 kN | 10-14 মিমি | HDG (শুধুমাত্র 18 মিমি এর কম বা সমান) | Pandrol কাঁধের সাথে বিনিময়যোগ্য নয় |
| স্টেইনলেস স্টীল | 20 মিমি | 8.5-9.5 kN | 15 মিমি | প্রয়োজন নেই | 316L গ্রেড; 50+ বছরের উপকূলীয় জীবন; 30% বেশি খরচ |
কর্মক্ষমতা পরিসীমা:
জোর করে-লোড আনুপাতিকতা– ফিক্সড ক্ল্যাম্প বল সহ স্ক্রু স্পাইকের বিপরীতে, ই-ক্লিপ টো লোডচাকার উত্তরণে 15-25% বৃদ্ধি পায়রেল পা বিচ্যুতির কারণে। এই স্ব-আঁটসাঁট করার ক্রিয়াটি ভারী অ্যাক্সেল লোডের মধ্যে ক্রিম প্রতিরোধ করে।
টর্শন রশ্মি নীতি- ক্লিপটি একটি হিসাবে কাজ করেপ্রাক- চাপযুক্ত টর্শন বার, ক্যান্টিলিভার স্প্রিং নয়। ইনস্টলেশনের সময় বাঁকানো পা বাঁক ব্যাসার্ধে শক্তি সঞ্চয় করে, সোজা অংশে নয়। এটি স্ট্রেন বিতরণ করে এবং ক্যান্টিলিভার ডিজাইনের তুলনায় ক্লান্তি জীবনকে তিনগুণ করে।
কাঁধের মিথস্ক্রিয়া কোণ- ক্ল্যাম্পিং ফোর্স ভেক্টরউল্লম্ব না. পায়ের আঙ্গুলের সাথে যোগাযোগ 38 ডিগ্রী -42 ডিগ্রীতে রেল পা, তৈরি করেঅনুভূমিক উপাদানযে গেজ মুখের বিরুদ্ধে রেল presses. অপর্যাপ্ত কোণ → পার্শ্বীয় স্থানচ্যুতি; অত্যধিক কোণ → লোড অধীনে পায়ের আঙ্গুলের লিফট.
রক্ষণাবেক্ষণ এবং অপারেশনাল দৃষ্টিকোণ
- কালো অক্সাইড + তেল- সর্বনিম্ন খরচ, শুকনো ব্যালাস্টে 3-8 বছর জীবন। অক্সাইড স্তর প্রদান করেকোন ক্যাথোডিক সুরক্ষা নেই; একবার লঙ্ঘন হলে, বেস মেটাল 0.1-0.2 মিমি/বছরে ক্ষয় হয়। টানেল, উপকূলীয় বা ভেজা ট্র্যাকের জন্য অনুপযুক্ত।
- ড্যাক্রোমেট/জিওমেট- 12-20 বছর জীবন।জিঙ্ক-অ্যালুমিনিয়াম ফ্লেক লেপ, 8–12 µm পুরুত্ব। কোন হাইড্রোজেন ক্ষয় ঝুঁকি. সর্বোচ্চ পরিষেবা তাপমাত্রা 300 ডিগ্রি (রেলওয়ের জন্য সীমাহীন)। উচ্চ -গতি এবং মিশ্র ট্রাফিকের জন্য পছন্দ।
- হট-ডিপ গ্যালভানাইজিং (HDG)- 25-40 বছর জীবন।18 মিমি এর চেয়ে কম বা সমান বারের ব্যাস সীমাবদ্ধ. মোটা অংশ (20 মিমি) দস্তা স্নান থেকে প্রত্যাহারের সময় ভঙ্গুর নিভিয়ে ফাটল হওয়ার ঝুঁকি রাখে। স্পেসিফিকেশন উত্পাদন নমুনা প্রভাব পরীক্ষা প্রয়োজন.
Gnee পেশাদার সরবরাহকারী
↵রেল বাতা বন্ধন সিস্টেম
এই প্রতিবেদনটি রেলওয়ে ক্ল্যাম্প সিস্টেমগুলির একটি সংক্ষিপ্ত প্রযুক্তিগত পরীক্ষা প্রদান করে, তাদের উপর ফোকাস করেঅস্থায়ী/অ-স্থায়ী ফাংশন, জরুরি লোড-স্থানান্তর মেকানিক্স, এবং অ-মান রেল বিভাগের সাথে সামঞ্জস্যপূর্ণ. বিশ্লেষণটি ইচ্ছাকৃতভাবে ইলাস্টিক ক্লিপ (ই-ক্লিপ, এসকেএল, ফাস্টক্লিপ, নাবলা), স্ক্রু স্পাইক বা কুকুরের স্পাইক সংক্রান্ত পূর্ববর্তী আলোচনার সাথে ওভারল্যাপ এড়িয়ে যায়। এখানে ফোকাস হয়ব্যবহারিক এবং স্বতন্ত্র: লাইনচ্যুত পুনরুদ্ধার, রেল ব্রেকিং জরুরী, এবং ক্রেন রেল/বন্দর অ্যাপ্লিকেশন।
প্রযুক্তিগত বিশেষ উল্লেখ:
| বৈকল্পিক | প্রাথমিক আবেদন | রেল সেকশন সামঞ্জস্য | ক্ল্যাম্পিং মেকানিজম | স্বতন্ত্র চাক্ষুষ বৈশিষ্ট্য | সাধারণ ভুল-নির্বাচন |
|---|---|---|---|---|---|
| GTR-1 / MCT (জরুরি) | রেল ব্রেক ব্রিজিং | UIC54, UIC60, 115RE, 136RE | সেন্ট্রাল ব্রিজ প্লেট + ডুয়েল টো ক্ল্যাম্প | দীর্ঘ কেন্দ্রীয় প্লেট স্প্যান ফ্র্যাকচার; চার-বোল্ট কনফিগারেশন | স্থায়ী ক্লিপ হিসাবে ব্যবহৃত (ভুল-সাপ্তাহিক রি-টর্ক প্রয়োজন) |
| ক্রেন রেল ক্ল্যাম্প (FPA/FPD) | বন্দর / শিল্প ক্রেন রেল | A100, A120, A150, ASCE 171/175 | রেল হেডের সাইড-চোয়ালের ব্যস্ততা | ক্ল্যাম্পস রেলের মাথা, পা নয়; কোন স্লিপার ফিক্সেশন | মেইনলাইনের জন্য নির্দিষ্ট করা হয়েছে (অপ্রতুল পাশ্বর্ীয় সংযম) |
| ইনসুলেটেড ব্লক জয়েন্ট ক্ল্যাম্প | উত্তাপ রেল জয়েন্টগুলোতে | UIC54, UIC60 | অস্তরক বিভাজক প্লেট + টেনশন বোল্ট | দৃশ্যমান ফাইবারগ্লাস/ইপক্সি নিরোধক স্তর | স্ট্যান্ডার্ড ক্ল্যাম্প ইনস্টল-সংকেত সার্কিট ব্যর্থতা |
| বাফার স্টপ ক্ল্যাম্প (স্লাইডিং) | প্রভাব শক্তি শোষণ | UIC54, UIC60 | ক্যালিব্রেটেড স্লিপ টান | প্রসারিত বল্টু গর্ত; পরিধান সূচক | ফিক্সড ক্ল্যাম্প ইনস্টল করা নেই-কোন স্লাইডিং ফাংশন |
| অস্থায়ী নির্মাণ বাতা | ঠিকাদার মঞ্চায়ন | সমস্ত সমতল-নিচের অংশ | সাধারণ U-শেপ + একক কেন্দ্রীয় বোল্ট | ন্যূনতম নকশা; কোন রেল ফুট কনট্যুরিং | স্থায়ী ট্র্যাকে ব্যবহৃত (ইন্ডেন্টেশন ক্ষতি) |
কর্মক্ষমতা পরিসীমা:
রেল ব্রেক ইমার্জেন্সি ক্ল্যাম্পিং (ট্রাফিক পুনরুদ্ধার):
ভাঙা রেল বা ঢালাই ব্যর্থতার পরে, টেনশন ক্ল্যাম্প (যেমন, GTR-1, MCT) ফ্র্যাকচার সাইট জুড়ে প্রয়োগ করা হয়।লোড স্থানান্তর ক্ষমতা: 80-120 kNপ্রতি বাতা জোড়া। অবিলম্বে 20 কিমি/ঘন্টা উত্তরণ পুনরুদ্ধার করে। স্থায়ী মেরামত 24-72 ঘন্টার মধ্যে অনুসরণ করে।
লাইনচ্যুত পুনরুদ্ধার এবং পুনরায় রেলিং অপারেশন:
ক্রেন রিরেলিং করার সময় ক্ল্যাম্পগুলি স্লিপারদের নিরাপদ রেল করে। লোড উত্তোলনের অধীনে ট্র্যাক স্থানান্তর প্রতিরোধ করে (200 টন পর্যন্ত)। লাইনচ্যুত অঞ্চলের মাধ্যমে 2 মিটার বিরতিতে প্রয়োগ করা হয়। চাকা রেলে ফিরে আসার পরে সরানো হয়েছে।
রক্ষণাবেক্ষণ এবং অপারেশনাল দৃষ্টিকোণ
- ইনস্টলেশন এবং অপসারণের গতি (জরুরি প্রসঙ্গ):
- ম্যানুয়াল ক্ল্যাম্প ইনস্টলেশন:30-60 সেকেন্ডপ্রভাব রেঞ্চ বা র্যাচেট সকেট ব্যবহার করে। হাইড্রোলিক ক্ল্যাম্প প্রয়োগ:15-20 সেকেন্ড. গতি গুরুত্বপূর্ণ-রেল ব্রেক পজেশন উইন্ডোজ গড় 45-60 মিনিট।
- বোল্ট টেনশন রিটেনশন (সাপ্তাহিক রি-টর্কিং):
- ক্ল্যাম্পগুলি বসন্ত জ্যামিতি নয়, বোল্ট ক্ল্যাম্পিং শক্তির উপর নির্ভর করে। কম্পনের কারণপ্রতি সপ্তাহে 10-15% টর্ক ক্ষতিট্রাফিক অধীনে ক্রমাগত ব্যবহারের জন্য সাপ্তাহিক রি-টর্কিং বাধ্যতামূলক৷ 4-6 সপ্তাহ পরে, থ্রেড গ্যালিং ঝুঁকি বেড়ে যায়-ক্ল্যাম্পগুলি সরানো হয় এবং পরিষেবা দেওয়া হয়।
Gnee পেশাদার সরবরাহকারী
