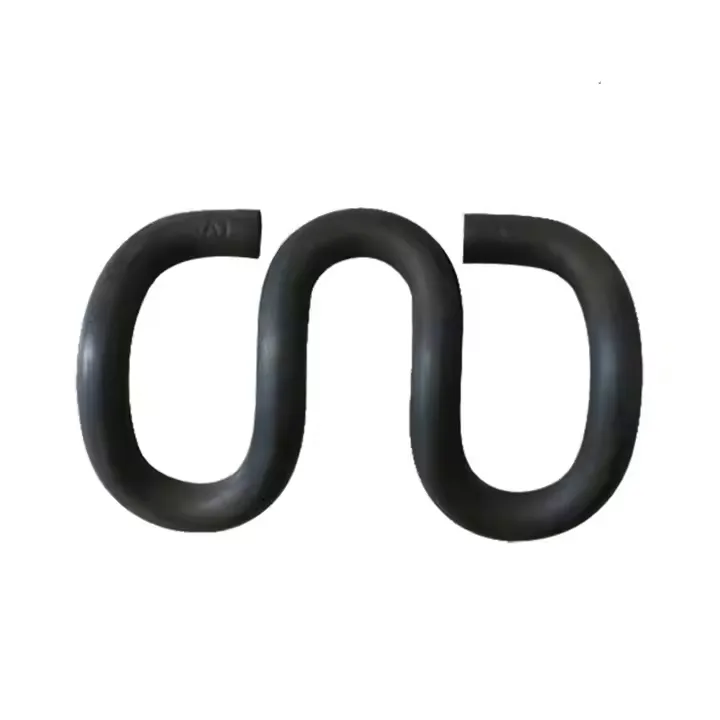

রেলওয়ে SKL ক্লিপ - মডেল শ্রেণীবিভাগ এবং ট্র্যাক সিস্টেম সামঞ্জস্য
| এসকেএল মডেল | তারের ব্যাস (মিমি) | প্রযোজ্য ট্র্যাক প্রকার | সামঞ্জস্যপূর্ণ রেল (কেজি/মি) | মূল মাত্রা (মিমি) | ম্যাচিং ফাস্টেনার উপাদান | ইনস্টলেশন টর্ক (N·m) | তাত্ত্বিক ওজন (g/pc) |
|---|---|---|---|---|---|---|---|
| এসকেএল ঘ | 13 | আঞ্চলিক যাত্রী রেলওয়ে | 43, 50 (UIC 54) | উচ্চতা: 38; খোলার প্রস্থ: 18; পায়ের পুরুত্ব: 5.2 | বেস প্লেট (Q235); রেল প্যাড (EPDM, 8mm) | 35–45 | 480 |
| এসকেএল 3 | 13 | ভারী-মালবাহী রেলপথ | 60 (UIC 60), 75 | উচ্চতা: 42; খোলার প্রস্থ: 20; পায়ের পুরুত্ব: 5.5 | হেভি-বেস প্লেট (Q345); শক-শোষণকারী প্যাড (এসবিআর, 10 মিমি) | 45–55 | 490 |
| এসকেএল 12 | 14 | আরবান মেট্রো (মেন লাইন) | 50, 60 (GB স্ট্যান্ডার্ড) | উচ্চতা: 40; খোলার প্রস্থ: 19; পায়ের পুরুত্ব: 5.8 | উত্তাপযুক্ত বেস প্লেট (PA66+GF30); অন্তরক (সিরামিক, 5 মিমি) | 40–50 | 530 |
| এসকেএল 14 | 14 | হাই-স্পিড রেল (250–300km/h) | 60 (UIC 60), CRH রেল | উচ্চতা: 45; খোলার প্রস্থ: 21; পায়ের পুরুত্ব: 6.0 | যথার্থ বেস প্লেট (Q355B); উচ্চ-ইলাস্টিক প্যাড (সিলিকন, 6 মিমি) | 50–60 | 580 |
| এসকেএল 24 | 12 | মাইনিং রেলওয়ে | 30, 43 (ভারী-ডিউটি) | উচ্চতা: 35; খোলার প্রস্থ: 17; পায়ের বেধ: 4.8 | অ্যান্টি-জারা বেস প্লেট (গরম-ডিপ গ্যালভানাইজড); পরিধান-প্রতিরোধী প্যাড (নাইলন, 7 মিমি) | 30–40 | 420 |
রেলওয়ে SKL ক্লিপ - উপাদান প্রক্রিয়া এবং কর্মক্ষমতা যাচাইকরণ
| উপাদান গ্রেড | রাসায়নিক গঠন (মূল উপাদান, Wt. %) | উত্পাদন প্রক্রিয়া | সারফেস ট্রিটমেন্ট | কর্মক্ষমতা পরীক্ষা আইটেম | টেস্ট স্ট্যান্ডার্ড | গ্রহণযোগ্যতার মানদণ্ড |
|---|---|---|---|---|---|---|
| 60Si2MnA | সি: 0.56-0.64; Si: 1.50-2.00; Mn: 0.60-0.90 | তারের অঙ্কন → কোল্ড বাঁক → নিভে যাওয়া (860-880 ডিগ্রি) + টেম্পারিং (420-440 ডিগ্রি) | গরম-ডিপ গ্যালভানাইজিং (80μm এর চেয়ে বড় বা সমান) | 1. ইলাস্টিক বিকৃতি; 2. ক্লান্তি জীবন | GB/T 1222; জিবি/টি 3075 | 1. স্থায়ী বিকৃতি 0.5 মিমি (5000 চক্র) এর চেয়ে কম বা সমান; 2. ক্লান্তি জীবন 10⁷ চক্রের চেয়ে বেশি বা সমান |
| 55SiMnMo | সি: 0.52-0.60; Si: 0.60-0.90; Mn: 1.00-1.30; মো: ০.১৫-০.২৫ | হট ফোরজিং → শেপিং → কোনচিং (850-870 ডিগ্রি) + টেম্পারিং (400-420 ডিগ্রি) | ড্যাক্রোমেট আবরণ (12μm এর চেয়ে বড় বা সমান) | 1. প্রসার্য শক্তি; 2. জারা প্রতিরোধের | DIN 17221; ISO 9227 | 1. প্রসার্য শক্তি 1450MPa এর চেয়ে বেশি বা সমান; 2. লবণ স্প্রে 600 ঘণ্টার বেশি বা সমান (লাল মরিচা নেই) |
| AISI 9260 | সি: 0.56-0.64; Si: 1.80-2.20; Mn: 0.70-1.00 | যথার্থ কোল্ড রোলিং → CNC নমন → স্ট্রেস রিলিভিং (380-400 ডিগ্রি) | দস্তা-নিকেল প্রলেপ (10-12μm) | 1. কঠোরতা; 2. প্রভাব দৃঢ়তা | ASTM A913; ASTM E23 | 1. কঠোরতা HRC 46-51; 2. প্রভাব দৃঢ়তা 55J (-20 ডিগ্রি) এর চেয়ে বেশি বা সমান |
| SUP9 | সি: 0.56-0.64; Si: 1.50-2.00; Mn: 0.60-0.90 | তারের অঙ্কন → তাপ চিকিত্সা → নমন → শট প্রস্রাব | কালো অক্সাইড + তেল আবরণ | 1. পৃষ্ঠের রুক্ষতা; 2. মাত্রিক সহনশীলতা | JIS G4801; JIS B0601 | 1. পৃষ্ঠের রুক্ষতা Ra 3.2μm এর চেয়ে কম বা সমান; 2. মাত্রা বিচ্যুতি ±0.3 মিমি |
