বিবরণ
প্রযুক্তিগত পরামিতি

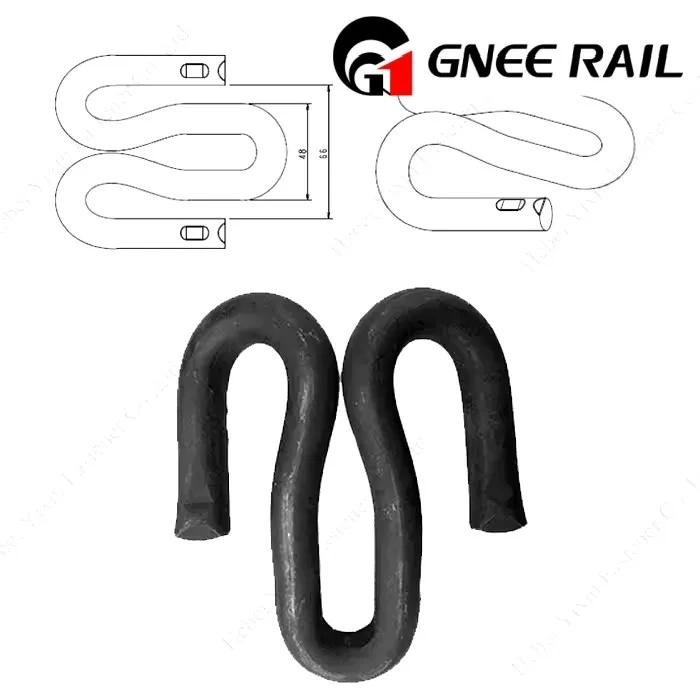

ফাস্ট ক্লিপস 1504 ট্র্যাক করুন
Pandrol এর ফাস্ট ক্লিপ সিস্টেম রেল বেঁধে রাখার ক্ষেত্রে নতুনত্বের প্রতীক। GNEE Rail-এর ফাস্ট ক্লিপ 1504 GNEE হল একটি বোল্টলেস, উচ্চ-স্থিতিস্থাপক বন্ধন সমাধান যা রেল-টু-স্লিপার সংযোগের জন্য উচ্চতর কম্পন প্রতিরোধ এবং স্থিতিশীলতা প্রদান করে। দক্ষ, খরচ-কার্যকর ট্র্যাক নির্মাণের জন্য আদর্শ, এটি রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে এবং কর্মক্ষমতা সর্বাধিক করে। GNEE রেল রেল ফাস্ট ক্লিপ 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600, এবং 1605 সহ বিস্তৃত দ্রুত ক্লিপ সরবরাহ করে। অতিরিক্ত অফারগুলির মধ্যে রয়েছে Pandrol E Clip, SKL Clamp Clip, KPO Clip Nabla-এর মতো সিস্টেম , এবং Deenik ক্লিপ. বিশ্বব্যাপী মান সঙ্গে সম্পূর্ণরূপে অনুগত, আমাদের পণ্য কাস্টমাইজ করা যাবে. আজ আমাদের কাছে পৌঁছান!
ট্র্যাক ফাস্ট ক্লিপ সিস্টেম স্পেসিফিকেশন
| না. | আইটেম | কর্মক্ষমতা সূচক |
| 1 | ফলিত রেল প্রকার | জিবি স্ট্যান্ডার্ড 60 কেজি ইস্পাত রেল |
| 2 | রেলগেজ | 1435 মিমি |
| 3 | রেলের নিচের ঢাল | 1:40 রেলের নীচের ঢাল রেলওয়ে স্লিপারের উপর স্থাপন করা হয় |
| 4 | রেলের অনুদৈর্ঘ্য প্রতিরোধের | সাধারণভাবে, রেল ফাস্টেনার এবং রেলের প্রতিটি সেটের অনুদৈর্ঘ্য রোধ 9kN এর চেয়ে বড়; |
| 5 | রেল ফাস্টেনিং সিস্টেমের স্থিতিস্থাপকতা | রেল প্যাডের 50 থেকে 70 kN/mm এর স্থির দৃঢ়তা রয়েছে। |
| 6 | ক্লান্তি কর্মক্ষমতা | 3 মিলিয়ন লোড চক্রের পরে, ফাস্টেনার সিস্টেমের কোন ক্ষতি হয় না এবং ফিতে চাপের পরিবর্তন 20% এর কম হয়; রেল পরিবর্তনের অনুদৈর্ঘ্য প্রতিরোধের 20% এর কম; জয়েন্ট পরিবর্তনের স্ট্যাটিক দৃঢ়তা 25% এর কম। |
| 7 | অন্তরণ প্রতিরোধের | ফাস্টেনার সিস্টেমটি EN13146-5 অনুসারে পরীক্ষা করা হয়, এবং দুটি রেলের মধ্যে অন্তরণ প্রতিরোধ ক্ষমতা 5kΩ-এর বেশি। |
| 8 | কঠোর পরিবেশগত অবস্থা | EN13146-6 তে বর্ণিত 300h লবণ স্প্রে পরীক্ষার পরে ফাস্টেনার সিস্টেমটিকে একটি ম্যানুয়াল ডিসঅ্যাসেম্বলি টুল দিয়ে সফলভাবে বিচ্ছিন্ন করা যেতে পারে। |
| 9 | রেলের বাম এবং ডানের মধ্যে সামঞ্জস্যের পরিমাণ | একক-স্ট্র্যান্ড রেলের বাম এবং ডান অবস্থানের সমন্বয়: -4~+2মিমি; রেল গেজ সমন্বয়: -8 ~ +4মিমি, সমন্বয় স্তর হল 1 মিমি। |
| 10 | রেলের উচ্চতা অবস্থান | সমন্বয়ের পরিমাণ হল 0মিমি। |
| 11 | বাকল চাপ এবং বসন্ত পরিসীমা | FC1504 টাইপ স্প্রিং বার: বাকল প্রেসার 10kN, স্প্রিং রেঞ্জ 12mm; FC1306 টাইপ স্প্রিং বার: ফিতে চাপ 3kN। |
| 12 | এমবেডেড অংশের টানা প্রতিরোধ | রেলওয়ে স্লিপারে এমবেডেড আয়রন সিটের টানা প্রতিরোধ 60kN এর কম নয়। |
ট্র্যাক ফাস্ট ক্লিপ 1504 প্রযুক্তিগত পরামিতি
| আইটেম নং | উপাদান | ব্যাস | ক্লিপ দৈর্ঘ্য | ক্লিপ প্রস্থ | ওজন | এইচআরসি | চাপ | ক্লান্তি পরীক্ষা |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 সর্বোচ্চ | 0.62 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |||
| ডি.আই | 60Si2Mn | ø18 | 100±3 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | |
| দ্রুত ক্লিপ-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| দ্রুত ক্লিপ-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার | ||
| দ্রুত ক্লিপ-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | 9.5KN এর চেয়ে বড় বা সমান | বিরতি ছাড়াই 5000000 বার |
রেলওয়ে ফাস্ট ক্লিপ 1504 ওয়ার্কশপ
রেল ক্লিপ জন্য গ্রাহক পরিদর্শন
ইন্দোনেশিয়া প্রদর্শনীতে অংশগ্রহণ
