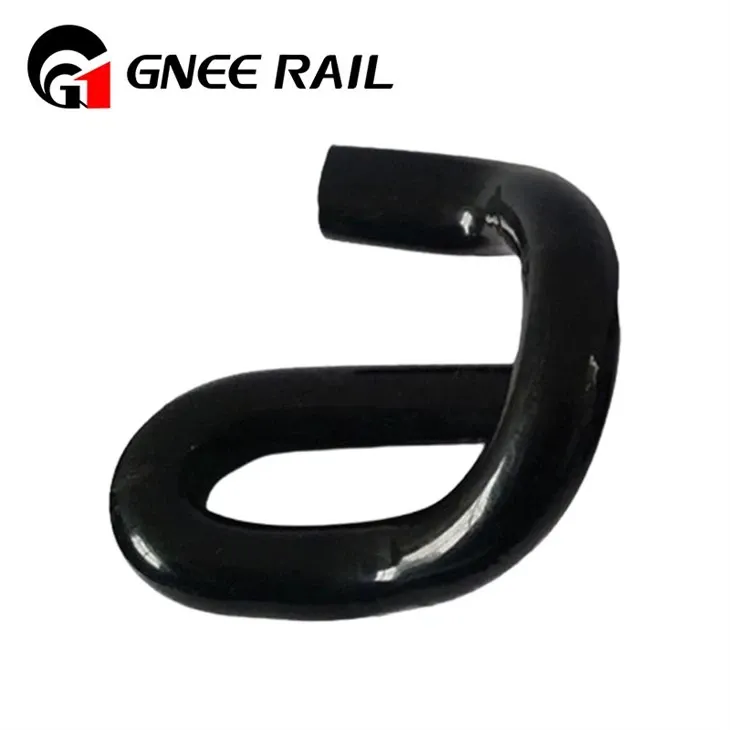

রেল বন্ধন রেল ই ক্লিপ

রেল বন্ধন রেল ই ক্লিপ

রেলওয়ে ক্লিপটি কংক্রিটের স্লিপারের সাথে অন্তর্নিহিত বেস প্লেটে রেলকে বেঁধে রাখতে ব্যবহৃত হয়। রেলগুলিকে অন্তর্নিহিত বেসপ্লেট বা স্লিপারে বেঁধে রাখার জন্য বিভিন্ন ধরনের ভারী-ডিউটি ​​ক্লিপ ব্যবহার করা হয়, একটি সাধারণ হল ই ক্লিপ, যা একটি স্টাবি পেপারক্লিপের মতো আকৃতির। আরেকটি হল SKL টেনশন ক্ল্যাম্প, যা সারা বিশ্বে সবচেয়ে বেশি ব্যবহৃত টাইপ। কেপিও ক্ল্যাম্প এবং নাবলা ক্লিপের মতো অন্যান্যগুলিও বিভিন্ন পরিস্থিতিতে ব্যবহৃত হয়।
অনুসন্ধান পাঠান
এখন চ্যাট করুন
বিবরণ
প্রযুক্তিগত পরামিতি

রেলওয়ে ই ক্লিপস

মডেল

ব্যাস

উপাদান

কঠোরতা

ক্ল্যাম্পিং ফোর্স

সারফেস ট্রিটমেন্ট

প্রযোজ্য রেলওয়ে এবং দৃশ্য

ম্যাচিং ফাস্টেনার

ক্লিপ প্রতি ভর

সম্মতি Stds

E10

φ10 মিমি

50CrVA

39-44 HRC

4-7 kN

ইলেক্ট্রো-গ্যালভানাইজিং (18μm এর চেয়ে বড় বা সমান)

আরবান ট্রাম (নিম্ন 运量,30kg/m রেল)

M8 বোল্ট + ফ্ল্যাট ওয়াশার

~85g

EN 13481-4, CJ/T 527

E14

φ14 মিমি

60Si2MnA

42-47 HRC

9-12 kN

গরম-ডিপ গ্যালভানাইজিং (80μm এর চেয়ে বড় বা সমান)

আঞ্চলিক মালবাহী (43-50kg/m রেল)

M10 বোল্ট + লক ওয়াশার

~150g

EN 13481-3, GB/T 13489

E16-HD

φ16 মিমি

55SiMnVB

45-50 HRC

16-19 kN

Dacromet (8μm এর চেয়ে বড় বা সমান) + দস্তা প্রলেপ

ভারী-ওলা (মাইনিং, 60kg/m রেল)

M12 বোল্ট + স্প্রিং ওয়াশার

~220g

AREMA 10, GB/T 13489

E18-এইচএস

φ18 মিমি

60Si2CrVA

46-51 HRC

18-22 kN

Dacromet + সিলান্ট (10μm এর চেয়ে বড় বা সমান)

উচ্চ-গতি (250কিমি/ঘণ্টার চেয়ে বেশি বা সমান, CRTS II)

M14 বোল্ট + লক নাট

~280g

TB/T 3562, EN 13481-2

Rail Fastening Rail E Clip

রেলওয়ে ই ক্লিপগুলির জন্য দ্রুত গুণমান যাচাই তালিকা

পরিদর্শন আইটেম

পরীক্ষা পদ্ধতি

দ্রুত পাস/ফেলের মানদণ্ড

নমুনা পরিকল্পনা

টুল/রেফারেন্স

উপাদান বৈধতা

হ্যান্ডহেল্ড PMI (শুধুমাত্র C/Si/Mn)

C: 0.55–0.65% (60Si2MnA এর জন্য); কোন অফ-গ্রেড মান

2 পিসি/ব্যাচ

পোর্টেবল পিএমআই বিশ্লেষক

কঠোরতা স্পট চেক

পোর্টেবল রকওয়েল টেস্টার

1-পয়েন্ট পরীক্ষা; মডেল পরিসরের মধ্যে (±1 HRC সর্বোচ্চ)

3 পিসি/ব্যাচ

রকওয়েল টেস্টার (এইচআরসি স্কেল)

ডাইমেনশনাল ফিট

গেজ পিন (ব্যাস) + শাসক

ব্যাস: ±0.2 মিমি; দৈর্ঘ্য: ±0.5 মিমি (যদি প্রযোজ্য হয়)

8 পিসি/ব্যাচ

গেজ পিন সেট, ইস্পাত শাসক

সারফেস কোয়ালিটি

ভিজ্যুয়াল স্ক্যান (কোন ম্যাগনিফায়ার নেই)

কোন দৃশ্যমান ফাটল/burrs; মরিচা দাগ 3mm² এর চেয়ে কম বা সমান

100% (এলোমেলো)

মরিচা গ্রেড চার্ট (GB/T 15519)

ক্ল্যাম্পিং ফোর্স (স্পট)

সরলীকৃত ফোর্স গেজ

মডেলের ন্যূনতম শক্তির 90% এর চেয়ে বড় বা সমান (যেমন, E14 এর জন্য 8.1kN এর চেয়ে বড় বা সমান)

1 পিসি/ব্যাচ

পোর্টেবল ফোর্স গেজ

প্যাকেজিং এবং চিহ্নিতকরণ

ভিজ্যুয়াল চেক

অ্যান্টি-জং ব্যাগ অক্ষত; মডেল/ব্যাচ পাঠযোগ্য

2 প্যাকেজ/ব্যাচ

ভিজ্যুয়াল পরিদর্শন
