বিবরণ
প্রযুক্তিগত পরামিতি

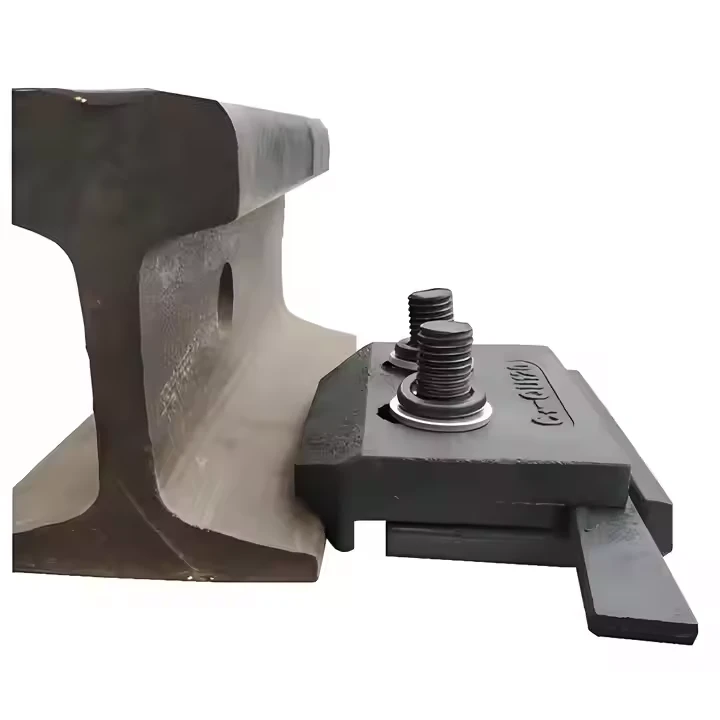

রেলওয়ে রেল ক্ল্যাম্প: পণ্য প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | স্ট্যান্ডার্ড রেল ক্ল্যাম্প | ভারী-ডিউটি ক্ল্যাম্প | উত্তাপ বাতা |
|---|---|---|---|
| ক্ল্যাম্প টাইপ | একক-বোল্ট, জে-হুকের নকশা | ডাবল-বোল্ট, নকল বডি | নাইলন-অন্তরক, একক-বোল্ট |
| উপাদান | Q355B ইস্পাত | 40Cr খাদ ইস্পাত | Q235B + PA66 অন্তরক |
| বোল্টের আকার | M24 × 120 মিমি (8.8 গ্রেড) | 2× M20 × 110 মিমি (10.9 গ্রেড) | M24 × 120 মিমি (8.8 গ্রেড) |
| ক্ল্যাম্পিং ফোর্স | 25-30 kN | 45-50 kN | 20-25 kN |
| সারফেস ট্রিটমেন্ট | গরম-ডিপ গ্যালভানাইজড (70μm এর চেয়ে বড় বা সমান) | দস্তা-নিকেল খাদ প্রলেপ | ফসফেটেড + ইপোক্সি কোট |
| প্রতি সেট ওজন | 3.2 কেজি ± 0.1 কেজি | 5.5 কেজি ± 0.2 কেজি | 3.5 কেজি ± 0.1 কেজি |
| রেল সামঞ্জস্য | 50-60 কেজি/মি রেল | 60-75 কেজি/মি রেল | 50-60 কেজি/মি রেল |
| অপারেটিং তাপমাত্রা | -40 ডিগ্রি থেকে +120 ডিগ্রি | -50 ডিগ্রি থেকে +150 ডিগ্রি | -30 ডিগ্রি থেকে +90 ডিগ্রি |
| ক্লান্তি জীবন | 2×10⁶ চক্র @ 15 kN | 5×10⁶ চক্র @ 25 kN | 1×10⁶ চক্র @ 12 kN |
| সার্টিফিকেশন | EN 1504-1, UIC 864 | AREMA Ch.4, ISO 630 | EN 50122-1, IEC 61373 |
রেলওয়ে রেল ক্ল্যাম্পস: ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন এবং ইন্ডাস্ট্রি কমপ্লায়েন্স
| অ্যাপ্লিকেশন দৃশ্যকল্প | ইনস্টলেশন স্পেসিফিকেশন | কর্মক্ষমতা বৈধতা | শিল্প সার্টিফিকেশন |
|---|---|---|---|
| অস্থায়ী ট্র্যাক কাজ | হ্যান্ড টর্ক রেঞ্চ, 180-220 N·m | 24-ঘন্টা লোড হোল্ড টেস্ট @ 30 kN | নেটওয়ার্ক রেল TS3 (ইউকে) |
| ক্রেন এবং শিল্প ট্র্যাক | ইমপ্যাক্ট রেঞ্চ অনুমোদিত, সর্বোচ্চ 250 N·m | পার্শ্বীয় লোড পরীক্ষা 40 kN এর চেয়ে বড় বা সমান | FEM 9.511, DIN 536 |
| ট্রানজিট গাইড রেল | কংক্রিটে ইপোক্সি অ্যাঙ্করিং | 50 kN এর চেয়ে বড় বা সমান প্রতিরোধ ক্ষমতা টান- | EN 13231-3, NFPA 130 |
| সেতু সম্প্রসারণ জয়েন্ট | আন্দোলনের জন্য স্লটেড গর্ত ±30 মিমি | চক্রীয় আন্দোলন পরীক্ষা 10⁵ চক্র | AASHTO LRFD, EN 1991-2 |
| বিদ্যুতায়িত তৃতীয় রেল | অন্তরণ প্রতিরোধের > 10 MΩ | ডাইলেকট্রিক পরীক্ষা @ 3000 V AC | IEC 62128-2, BS EN 50122 |
| উচ্চ-স্পিড টার্নআউট | 90% ফলন প্রিলোড করা হয়েছে, কোন শিথিলতা নেই | গতিশীল দৃঢ়তা 35 kN/mm এর চেয়ে বেশি বা সমান | TSI LOC&PAS, UIC 866 |
| ভূগর্ভস্থ/মেট্রো | জারা সুরক্ষা ক্লাস C4 | লবণ স্প্রে 1500 ঘন্টা, লাল মরিচা 5% এর কম বা সমান | ISO 12944, UL 94V-0 |
| ঢালাই রেল নোঙ্গর | রেল ক্লিপের সাথে যুক্ত, অ্যান্টি-ক্রিপ | অনুদৈর্ঘ্য সংযম 60 kN এর চেয়ে বড় বা সমান | AREMA Ch.4, RT/E/S/006 (RSSB) |
