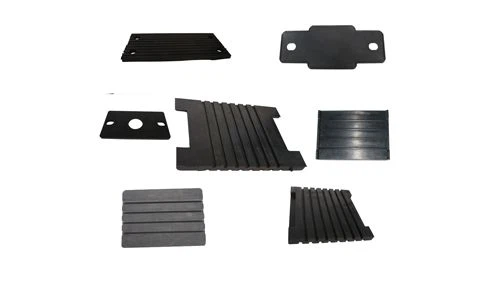

Aরেল প্যাড, এটি রেল রাবার প্লেটও বলা হয়, এটি রেল টাই প্লেট এবং রেলের পাদদেশের মধ্যে ডিজাইন করা হয়েছে, এটি একটি ইলাস্টিক পলিউরেথেন মাদুর দ্বারা তৈরি, যা স্লিপার শীর্ষকে পরা এবং প্রভাবিত থেকে রক্ষা করতে ইস্পাত রেল এবং টাই স্লিপারদের মধ্যে ইন্টারপোজ করা হয়। এর সংজ্ঞায়িত কঠোরতা ব্যালাস্টের সুপারস্ট্রাকচারের স্থিতিস্থাপকতা বাড়াতে এবং রেল ব্যবস্থায় শক এবং কম্পন হ্রাস করতে ব্যবহৃত হয়।
এটি সর্বদা একটি বেঁধে দেওয়া সিস্টেমের মধ্যে বেঁধে দেওয়া হয়স্পাইক স্ক্রুবা স্লিপার বন্ধনে রেল বোল্ট।
E - টাইপ রেল ফোথিং সিস্টেমের জন্য রেল রাবার প্যাডগুলি
রেল রাবার প্যাডগুলির জন্য ব্যবহৃতE - টাইপ রেল বেঁধে দেওয়া সিস্টেমকম্পন এবং কাঠামোর বিরুদ্ধে কার্যকর সুরক্ষার জন্য -} বহনকারী শব্দের বিরুদ্ধেও এর উপরে থাকা টাই স্লিপারগুলি থেকে এটির উপরে রেলটি অন্তরক করার জন্য রেল ইনসুলেটরগুলির অনুরূপ ফাংশন রয়েছে। রেল প্যাড একসাথে কাজ করেE - ক্লিপস, রেল ইনসুলেটর/ইনসুলেটেড গেজ ব্লক এবং রেল কাঁধ/এমবেডেড অংশগুলি E - টাইপ রেল বেঁধে রাখা সিস্টেমের পুরো সেট তৈরি করতে।
| আইটেম অন্তর্ভুক্ত | পরিমাণ | উপাদান | আকার | মন্তব্য |
|---|---|---|---|---|
| ই ক্লিপ | 2 | 60 এসআই 2 এমএনএ, 60 এসআই 2 ক্রা | ডায়া . 16 মিমি, 18 মিমি বা 20 মিমি (E1809, E2006, E2007, E2009, ইত্যাদি | কঠোরতা: 44-48 এইচআরসি |
| টো লোড: ডায়া .16 মিমি: 500-700 কেজিএফ; ডায়া .18 মিমি: 750-900 কেজিএফ; ডায়া .20 মিমি: 1100-1400 কেজিএফ | ||||
| ক্লান্তি জীবন: ব্রেকিং ছাড়াই 5 মিলিয়ন চক্র | ||||
| স্ট্যান্ডার্ড: DIN17221, BS970, জিবি/টি 1222 | ||||
| কাঁধ | 2 | কিউটি 500-7, কিউটি 450-10 | UIC54, UIC60, 115Re, BS80LBS, BS100LBS, 50 কেজি রেল, 60 কেজি রেল, E. এর জন্য | দ্রষ্টব্য: E - ক্লিপ এর কঠোরতা 44 - 48 এইচআরসি; E - ক্লিপের জন্য টো লোড 500 - 700 কেজিএফ (ডায়া .16 মিমি); 750-900 কেজিএফ (ডায়া .18 মিমি); 1100-1400 কেজিএফ (ডায়া .20 মিমি); ই-ক্লিপের ক্লান্তি জীবন DIN17221, BS970, জিবি/টি 1222 যোগ্য ই-ক্লিপ না ভেঙে 5 মিলিয়ন চক্র |
| রেল প্যাড | 1 | এইচডিপিই, রাবার বা ইভা | ||
| অন্তরক | 2 | শক্তিশালী নাইলন 66 (PA66) |
আমাদেরইভা/এইচডিপিই/রাবার রেল প্যাডউচ্চ স্থিতিস্থাপকতার সাথে রয়েছে, রেল ইউআইসি 54, ইউআইসি 60, বিএস 80 এলবিএস, বিএস 100 এলবিএস এবং অর্ডার হিসাবে আকারগুলির মতো রেলগুলির জন্য প্রকারগুলিতে প্রয়োগ করা হয়। গ্রাহকদের প্রয়োজনীয়তার উপর নির্ভর করে বিভিন্ন সম্ভাব্য ডিজাইনে প্যাডগুলি গ্রোভের সাথে বা ছাড়াই কাস্টমাইজ করা যেতে পারে।
